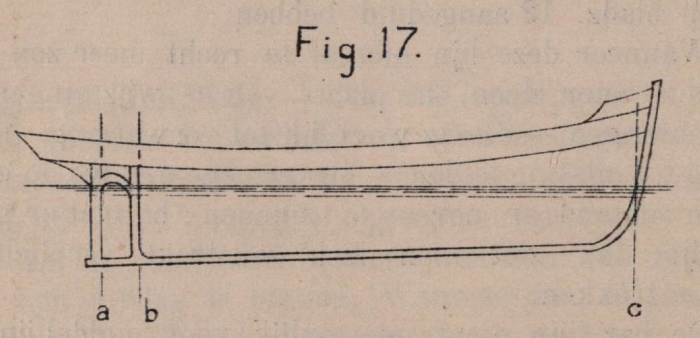

De Borger (1901, fig. 17)

De Borger (1901, fig. 17)
Beschrijving: Loodlijnen en ordonnaten. Is het uit te slaan schip een éénschroever, dan moet men op dezelfde manier de loodlijn van den achtersteven bepalen want, zooals men weet gaat de vóórloodlijn door het snijpunt van lastlijn met binnenkant vóórsteven, de achterloodlijn door het snijpunt van lastlijn met binnenkant roersteven ; en vermits de ordonnaten verdeeld worden tusschen de vóórloodlijn en achterstevenloodlijn, moet men den afstand a b, bevattende de schroefkooi en de breedte van den achtersteven, van uit a afzetten. Men verdeelt den afstand b c in 20 gelijke deelen zooals gewoonte. Deze verdeeling in 20 kan bij middel van passer of meter gedaan worden.
Auteur: J. De Borger
Uit bron: De Borger, J. (1901). Uitslaan van ijzeren of stalen sche... (pagina 30)
