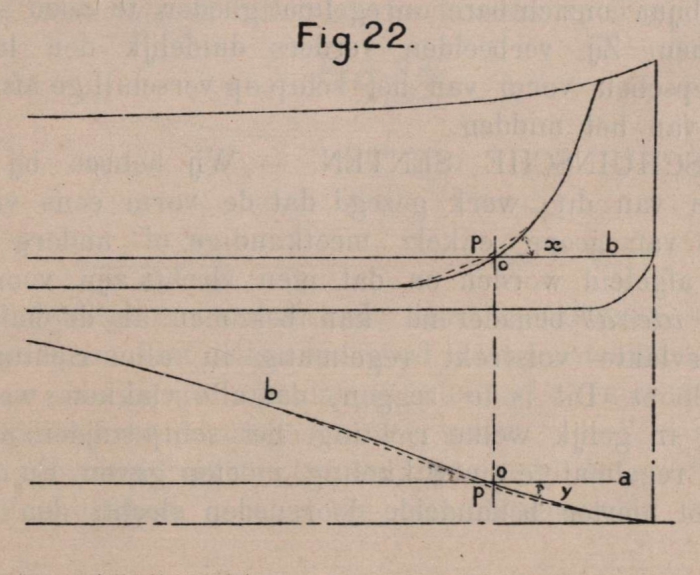

De Borger (1901, fig. 22)
De Borger (1901, fig. 22)
Beschrijving Zoowel als bij water- spant- dek- of leuninglijnen, moet men de fouten, door de langscheepsche doorsneden aangewezen, verbeteren en van deze verbeteringen op de andere overeenstemmende projekties en lijnen rekening houden. Zoo zal men soms een verschil van twee centimeters tusschen het verkregen snijpunt niet als overdreven moeten beschouwen, want, nemen wij tot voorbeeld het punt o snijpunt voor doorsnede a met waterlijn b, dadelijk ziet men dat de hoeken x en y heel scherp zijn en dat eene merkelijke langscheepsche verplaatsing op van het punt o, normaal aan de doorsnede – ‘t is te zeggen rechthoekig aan hare ronding – heel weinig verandering zal brengen. (zie gestippelde lijnen).Auteur J. De Borger
Uit bron De Borger, J. (1901). Uitslaan van ijzeren of stalen sche... (pagina 43)Download de volledige versieDownload de volledige versieCreative Commons LicenseDit werk is gelicentieerd onder een Creative Commons Naamsvermelding-Niet-commercieel-Gelijk 4.0 Licentie
