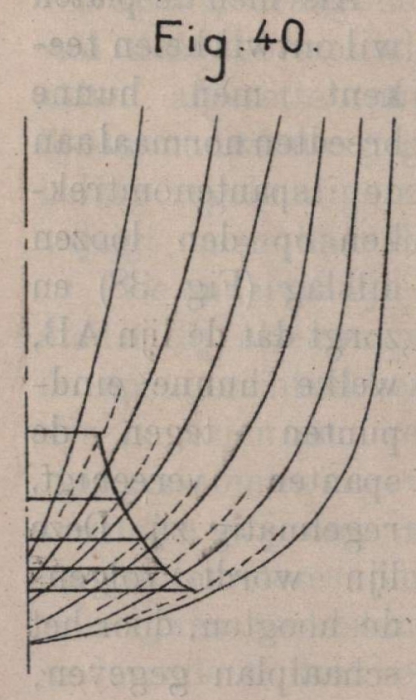

De Borger (1901, fig. 40)

De Borger (1901, fig. 40)
Beschrijving: Vrangen.
Men plaatst op deze punten eene zoo stijf mogelijke lat en zet deze derwijze dat men eene regelmatige en goed doorloopende lijn bekomt. Men draagt vervolgens op den loozen vloer deze verschillige geregelde hoogten over en teekent door lichte lijnen, op de hoogte der vrangen, den binnenomtrek der spanten aan. Men trekt evenwijdig aan de bazislijn en op de overgebrachte hoogten, de lijnen welke den bovenkant der vrangen bepalen tot tegen den binnenkant der spantijzers. Men bekomt aldus de breedten der vrangen, binnenkantspanten. Men vereenigt deze breedtepunten en ziet de bekomen lijn na, welke, even als de andere, regelmatig moet doorloopen. Anders wijzigt men naar behooren op de eene of andere, of op beide projekties, totdat men twee schoone lijnen bekomt. Men ritst daarna de lijnen van de bovenkanten der vrangen in den vloer en nummert ze even als de spanten waartoe zij behooren.
Auteur: J. De Borger
Uit bron: De Borger, J. (1901). Uitslaan van ijzeren of stalen sche... (pagina 68)
