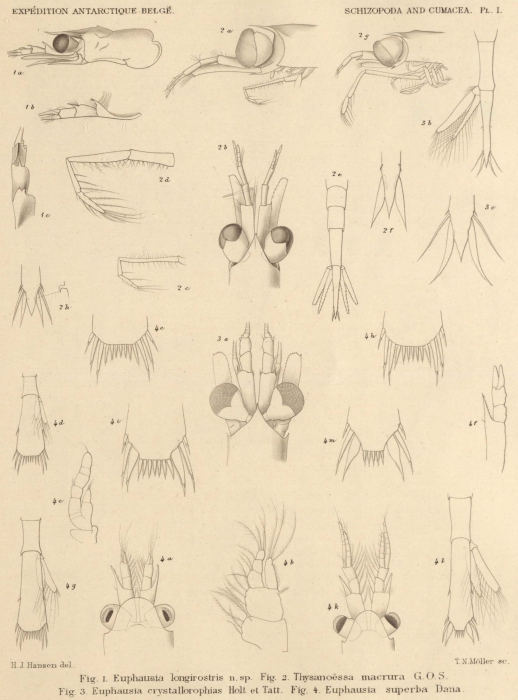

a. Cephalothorax (= kopborststuk) met oog en proximaal deel van de antennula en antenne, van de linkerzijde. Vergroting: x11/2
b. Linkerantennula van hetzelfde specimen, van de buitenzijde. Vergroting: x17/2
c. Groot deel van de pedunculus (= steel) van de rechter antennula, van boven. Vergroting: x11
a. Voorste deel van de cephalothorax (= kopborststuk) met aanhangsels van een jong specimen, dat 8 mm. meet, van links. Vergroting: x21
b. Hetzelfde, van boven. Vergroting: x21
c. Linker maxillipede van hetzelfde specimen. Vergroting: x30
d. Eerste linker thoracale poot van hetzelfde specimen. Vergroting: x30
e. Achterste deel van het abdomen van hetzelfde specimen. Vergroting: x12
f. Distaal deel van het telson van hetzelfde specimen. Vergroting: x50
g. Voorste deel van de cephalothorax met aanhangsels van een specimen in het laatste larvale stadium, dat 5,7 mm. meet, van links. Vergroting: x21
h. Distaal deel van het telson van het specimen, getoond in fig. 2g, van boven. Vergroting: x50. Aan de rechterzijde van de figuur wordt afzonderlijk de haak van de basis van de inwendige rand van de ruim beweegbare doorn getoond.
a. Kop met aanhangsels van een specimen dat 10 mm. meet in lengte, van boven. Vergroting: x21
b. Achterste deel van het abdomen van hetzelfde specimen, van boven. Vergroting: x16
c. Uiteinde van het telson van hetzelfde specimen, van boven. Vergroting: x46
Vier larvale stadia van Euphausia superba Dana
Figs. 4a – 4e. – Stadium A: lengte 4,5 mm.
a. Kop met ogen en antennulae, van boven. Vergroting: x19
b. Linker maxillipede, van beneden. Vergroting: x47
c. Eerste linkerpoot, van achter. Vergroting: x47
d. Twee laatste abdominale segmenten en rechter uropode, van boven. Vergroting: x20
e. Achterste deel van het telson, van boven. Vergroting: x40
Figs. 4f – 4h. – Stadium B: lengte 6 mm.
f. Linker antennula, van boven. Vergroting: x26
g. Twee laatste abdominale segmenten en rechter uropode, van boven. Vergroting: x20
h. Achterste deel van het telson, van boven. Vergroting: x40
Figs. 4i. – Stadium C: lengte 7 mm.
i. Achterste deel van het telson, van boven. Vergroting: x40
Figs. 4k – 4m. – Stadium D: lengte 7,5 mm.
k. Kop met ogen en antennulae, van boven. Vergroting: x19
l. Twee laatste abdominale segmenten en rechter uropode, van boven. Vergroting: x20
m. Achterste deel van het telson, van boven. Vergroting: x40
